Som leverantör av fyra - stationsplastmaskinernas maskiner frågas jag ofta om hur kontrollsystemet för dessa maskiner fungerar. I det här blogginlägget kommer jag att fördjupa detaljerna i kontrollsystemet och förklara dess komponenter, funktioner och den övergripande driftsprocessen.
Komponenter i kontrollsystemet
Kontrollsystemet för en termoformningsmaskin med fyra stationer är ett komplext nätverk av hårdvaru- och mjukvarukomponenter som arbetar tillsammans för att säkerställa exakt och effektiv drift. Huvudkomponenterna inkluderar:
Programmerbar logikstyrenhet (PLC)
PLC är hjärnan i kontrollsystemet. Det är en digital dator designad för industriell automatisering. Den tar emot insignaler från olika sensorer placerade i hela maskinen, bearbetar dessa data enligt Pre -programmerad logik och skickar sedan utgångssignaler för att styra olika ställdon. Till exempel kan den kontrollera rörelsens rörelse, öppning och stängning av formarna och transportbandens hastighet.
Sensorer
Sensorer spelar en avgörande roll i kontrollsystemet genom att tillhandahålla verklig tidsdata om maskinens operation. Det finns flera typer av sensorer som används i en termoformningsmaskin med fyra stationers plast:
- Temperatursensorer: Dessa sensorer placeras nära värmeelementen för att övervaka temperaturen på plastarket. Att upprätthålla rätt temperatur är viktigt för korrekt termoformning. Om temperaturen är för låg kan plasten inte bildas korrekt; Om den är för hög kan plasten brinna eller deformeras.
- Positionssensorer: De används för att upptäcka formarna, transportbälten och andra rörliga delar. Detta säkerställer att varje del rör sig till rätt position vid rätt tidpunkt under termoformningsprocessen.
- Trycksensorer: Trycksensorer används för att mäta trycket i vakuumsystemet och bildningskamrarna. Korrekt tryck är nödvändigt för att skapa högkvalitativa plastprodukter.
Human - Machine Interface (HMI)
HMI är gränssnittet genom vilket operatören interagerar med styrsystemet. Den består vanligtvis av en pekskärmskärm som gör det möjligt för operatören att ställa in parametrar, övervaka maskinens status och felsöka eventuella problem. Till exempel kan operatören ställa in temperaturen, bildningstiden och maskinens hastighet på HMI.
Ställdon
Ställdon är de komponenter som utför de åtgärder som kommanderas av PLC. De inkluderar motorer, magnetventiler och hydrauliska cylindrar. Motorer används för att driva transportband, rotera formarna och driva andra rörliga delar. Solenoidventiler styr flödet av luft och vatten i maskinen, medan hydrauliska cylindrar används för uppgifter som att lyfta och trycka på formarna.
Kontrollsystemets driftsprocess
Driften av styrsystemet kan delas upp i flera steg, var och en motsvarande ett annat steg i termoformningsprocessen.
Laddar och uppvärmning
Processen börjar med att ladda ett plastark på transportbandet. Positionsensorerna upptäcker närvaron av plastark och skickar en signal till PLC. PLC aktiverar sedan transportbandet för att flytta plastarket mot värmestationen.
Vid värmestationen övervakar temperatursensorerna kontinuerligt temperaturen på plastbladet. PLC jämför den uppmätta temperaturen med uppsättningspunktstemperaturen och justerar kraften som levereras till värmeelementen i enlighet därmed. När plastarket når den önskade temperaturen skickar PLC en signal för att flytta plastarket till nästa station.
Formning
När det uppvärmda plastarket når bildningsstationen upptäcker positionssensorerna dess position och skickar en signal till PLC. PLC aktiverar sedan de hydrauliska cylindrarna för att stänga formarna. Samtidigt öppnas magnetventilerna för att skapa ett vakuum i bildningskammaren. Trycksensorerna övervakar trycket i kammaren, och PLC justerar vakuumnivån för att säkerställa korrekt bildning av plastarken.
Formningsprocessen tar en viss tid, som fastställs av operatören på HMI. När bildningstiden är slut skickar PLC en signal för att öppna formarna och släppa vakuumet.
Trimning
Efter bildningsprocessen flyttar plastprodukten till trimstationen. Positionsensorerna upptäcker produktens position och PLC aktiverar skärverktygen. Skärverktygen drivs vanligtvis av motorer, och PLC styr deras hastighet och rörelse för att säkerställa korrekt trimning av plastprodukten.
Utkast och lossning
Slutligen flyttar den bildade och trimmade plastprodukten till utkastningsstationen. Positionsensorerna upptäcker produktens position och PLC aktiverar utkastningsmekanismen för att ta bort produkten från maskinen. Transportbandet flyttar sedan produkten ur maskinen för vidare bearbetning eller förpackning.
Betydelsen av ett väl utformat kontrollsystem
Ett väl utformat styrsystem är viktigt för effektiv och pålitlig drift av en termoformningsmaskin med fyra station. Här är några av fördelarna:
Precision och kvalitet
Kontrollsystemet säkerställer att varje steg i termoformningsprocessen utförs med hög precision. Genom att noggrant kontrollera temperaturen, trycket och positionen för de rörliga delarna producerar det högkvalitativa plastprodukter med konsekventa dimensioner och utseende.
Effektivitet
Kontrollsystemet automatiserar hela termoformningsprocessen och minskar behovet av manuell intervention. Detta ökar maskinens produktionshastighet och effektivitet. Till exempel kan PLC optimera rörelsen av transportband och drift av formarna för att minimera cykeltiden.
Säkerhet
Kontrollsystemet innehåller säkerhetsfunktioner för att skydda operatören och maskinen. Till exempel kan det upptäcka onormala förhållanden såsom över-, temperatur, övertryck och mekaniska fel och automatiskt stänga av maskinen för att förhindra olyckor.
Relaterade produkter

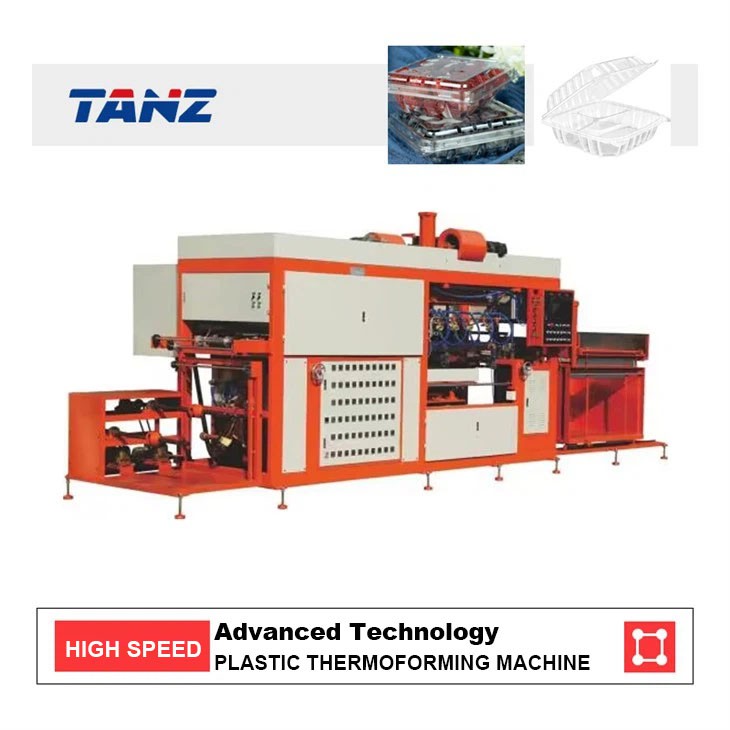

Om du är intresserad av andra typer av plasttermoformmaskiner, erbjuder vi ocksåHöghastighets automatiserad blistermaskin Vakuumgjutningsmaskin,Automatisk positiv termoformning av negativt tryckochHöghastighetsvakuumgjutningsmaskin. Dessa maskiner är också utrustade med avancerade kontrollsystem för att säkerställa produktion av hög kvalitet.
Slutsats
Sammanfattningsvis är kontrollsystemet för en termoformningsmaskin med fyra stationer en komplex men avgörande del av maskinen. Den består av komponenter som PLC, sensorer, HMI och ställdon, som arbetar tillsammans för att kontrollera lastning, uppvärmning, formning, trimning och utkastningsprocesser. Ett väl utformat styrsystem säkerställer precision, effektivitet och säkerhet i termoformningsprocessen.
Om du är på marknaden för en termoformningsmaskin med fyra station eller har några frågor om våra produkter, vänligen kontakta oss för en detaljerad diskussions- och upphandlingsförhandling. Vi är engagerade i att ge dig de bästa lösningarna för dina plasttermoformande behov.
Referenser
- "Plast Termoforming Technology" av John W. Brazier
- "Industrial Automation: Principles and Applications" av Andrew C. Plummer
